Quante volte ci siamo trovati a passare accanto a quelle grandi installazioni recintate, piene di strutture metalliche e cavi, chiedendoci cosa ci fosse davvero lì dentro? Per chi non è del settore, una sottostazione elettrica può sembrare un labirinto indistinto di macchinari. Eppure, è il cuore pulsante della nostra rete energetica, un nodo cruciale dove risiede la maggior parte delle apparecchiature di un sistema di potenza. Oggi, facciamo un viaggio ideale all’interno per capire meglio i suoi componenti sottostazione elettrica e il loro ruolo essenziale.
Impareremo a distinguere ogni elemento, comprenderne la funzione principale e il suo modo di operare, essenziale per il funzionamento sottostazione in sicurezza e affidabilità. Vedrete, ogni pezzo ha la sua storia e la sua importanza.
I trasformatori di tensione (VT) e di corrente (CT) sono fondamentali per misurare i parametri elettrici, fornendo dati cruciali ai sistemi di controllo e protezione della sottostazione.
Iniziamo con i “sensori” della sottostazione: i trasformatori di tensione (VT) e di corrente (CT). Ogni sottostazione ne ospita diversi, e il loro compito è semplice ma cruciale: misurare la tensione e la corrente. Immaginate di dover prendere il polso e la pressione a un gigante: questo fanno i VT e i CT con la rete elettrica.
Queste informazioni vengono poi passate direttamente a un relè che decide se c’è una condizione di guasto, oppure vengono inviate all’infrastruttura di comunicazione della sottostazione e poi alla sala di controllo. I modelli più moderni di VT e CT utilizzano delle “unità di fusione” che convertono i dati misurati in formato digitale, compatibile con protocolli avanzati come l’IEC 61850. I modelli più tradizionali, invece, inviano il segnale registrato direttamente a un relè, ma la funzione rimane la stessa: fornire occhi e orecchie alla sottostazione.
I sezionatori sono interruttori meccanici che permettono l’isolamento fisico di apparecchiature (come gli interruttori di circuito) per la manutenzione, ma non sono in grado di interrompere correnti di carico o di guasto.
Passiamo ora a un componente apparentemente semplice: il sezionatore. È fondamentalmente un interruttore meccanico, spesso composto da un braccio oscillante. I sezionatori sono economici e affidabili, ma hanno un limite importante: non sono progettati per interrompere correnti di carico o di guasto. Tentare di farlo creerebbe un arco elettrico gigantesco e pericoloso.
Il loro ruolo è specialistico e indispensabile: consentono l’isolamento fisico di altre apparecchiature, in particolare l’interruttore di circuito, per permettere operazioni di manutenzione in tutta sicurezza. È una rassicurazione fondamentale, sapere che c’è una separazione fisica tra il tecnico e il resto del circuito attivo.

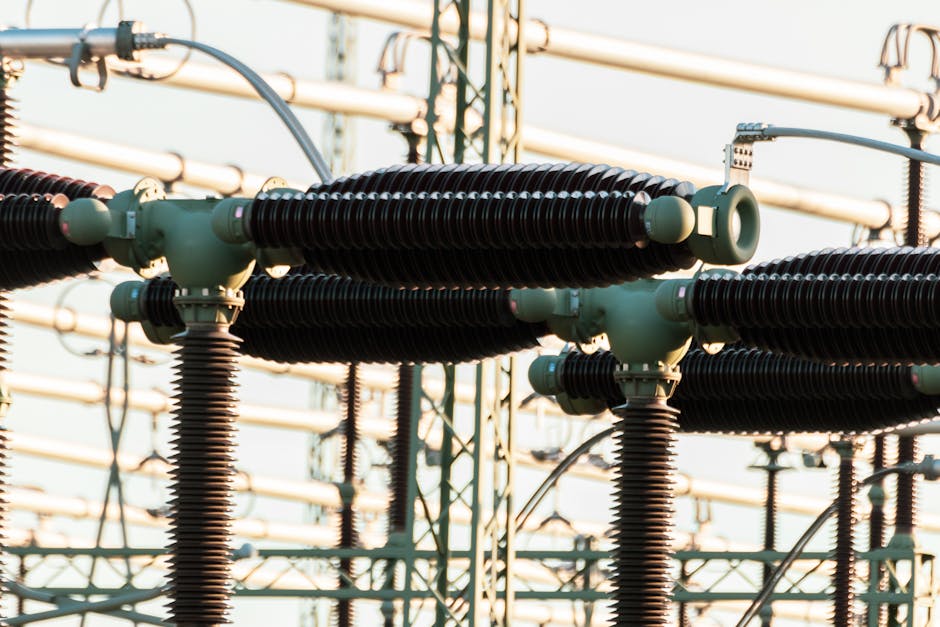

Gli interruttori di circuito hanno il compito critico e complesso di interrompere correnti di carico e di guasto, proteggendo la rete da danni e garantendo la continuità del servizio, utilizzando meccanismi come l’aria compressa o il gas SF6.
Se i sezionatori sono i “disconnettori”, gli interruttori di circuito sono i veri “interruttori” della sottostazione. Hanno il compito difficile e importantissimo di interrompere sia la corrente di carico normale che, soprattutto, le correnti di guasto. Questa è una funzione cruciale per i sistemi di protezione elettrica.
Sono più complessi e costosi dei sezionatori, ma svolgono un ruolo vitale nella protezione della rete da danni e nel garantire la continuità del servizio. Molti interruttori di circuito utilizzano meccanismi per separare fisicamente le connessioni e poi estinguere l’arco elettrico che si forma. Tra le tecnologie più comuni troviamo gli interruttori ad aria compressa (air blast) o quelli basati su gas SF6.
Il trasformatore è il componente più grande e costoso, responsabile dell’innalzamento o abbassamento della tensione; richiede sistemi di raffreddamento (radiatori, olio) e misure di contenimento dell’olio, oltre a un relè Buchholz per la rilevazione automatica dei guasti interni.
Arriviamo al gigante della sottostazione: il trasformatore di potenza. È il componente più grande, spesso anche il più costoso, e ha un ruolo centrale: innalzare o abbassare la tensione dell’energia elettrica per renderla adatta al trasporto o alla distribuzione.
Una delle sue caratteristiche più evidenti sono gli enormi radiatori imbullonati ai lati. Servono per il raffreddamento, perché i trasformatori trasferiscono enormi quantità di energia e si surriscaldano. L’olio è il fluido di raffreddamento principale e scorre attraverso questi radiatori, spesso con l’ausilio di ventole. Un’altra caratteristica importante sono le misure di contenimento dell’olio, necessarie perché i trasformatori contengono grandi quantità di liquido e, in caso di perdite, è fondamentale che questo venga confinato. Per la protezione da guasti interni, ogni trasformatore è dotato di un relè Buchholz, un dispositivo semplice ma efficace che rileva anomalie nel livello dell’olio causate da reazioni interne.
Sistemi ausiliari come i relè di protezione, le batterie di backup, gli scaricatori di sovratensione, le sbarre e la rete di terra sono indispensabili per l’automazione, la protezione da eventi esterni (es. fulmini) e la sicurezza del personale all’interno della sottostazione.
Oltre ai componenti principali, la sottostazione ospita una serie di sistemi ausiliari che sono altrettanto vitali.
* La Casa dei Relè: Questo edificio, come suggerisce il nome, è il cuore dell’automazione. Qui risiedono i relè che monitorano costantemente tensione e corrente. Se rilevano un guasto, inviano un segnale all’interruttore di circuito per farlo scattare, garantendo una risposta automatica e rapida.
* Le Batterie di Backup: Immaginate un blackout totale. Le batterie in una sottostazione sono lì per alimentare l’attrezzatura di controllo e protezione anche in assenza di alimentazione di rete. La loro importanza è inestimabile per la continuità del servizio e la sicurezza operativa.
* Gli Scaricatori di Sovratensione: Questi dispositivi proteggono il trasformatore di potenza e altre parti della sottostazione da picchi di alta frequenza, come i fulmini o le sovratensioni di manovra. I sistemi di protezione convenzionali, infatti, non sono abbastanza veloci per contrastare eventi così rapidi.
* Le Sbarre (Busbars): Sono le “autostrade” interne della sottostazione, barre metalliche a bassa impedenza che collegano tutti i componenti tra loro. Sono posizionate ad altezza di sicurezza ma sono fondamentali per il flusso dell’energia.
* La Rete di Terra (Earthing Grid): Sotto la sottostazione c’è una griglia metallica sotterranea. La sua funzione è cruciale per la sicurezza del personale, mantenendo le tensioni di passo e di contatto a livelli sicuri, e fornendo un percorso a bassa impedenza verso terra in caso di guasto.
Tutti questi elementi, grandi e piccoli, lavorano in perfetta armonia per garantire che l’energia elettrica arrivi a casa nostra in modo sicuro e affidabile. La prossima volta che vedrete una sottostazione, saprete che è molto più di un semplice insieme di cavi e metallo: è un’opera di ingegneria complessa e affascinante.
—
Domande Frequenti
D: Perché i sezionatori non possono interrompere la corrente di carico o di guasto?
R: I sezionatori sono progettati per creare un isolamento fisico quando non c’è corrente. Se tentassero di interrompere una corrente significativa, si formerebbe un arco elettrico pericoloso e distruttivo, non essendo dotati dei meccanismi di estinzione dell’arco presenti negli interruttori di circuito.
D: Qual è la funzione principale del trasformatore in una sottostazione?
R: Il trasformatore ha il compito fondamentale di modificare il livello di tensione dell’energia elettrica. Può innalzare la tensione per il trasporto su lunghe distanze (riducendo le perdite) o abbassarla per la distribuzione e l’utilizzo da parte dei consumatori.
D: Che ruolo giocano le batterie di backup in una sottostazione elettrica?
R: Le batterie sono un componente critico che assicura l’alimentazione continua ai sistemi di controllo, protezione e comunicazione della sottostazione, anche in caso di interruzione totale dell’alimentazione di rete. Garantiscono che i sistemi di sicurezza rimangano operativi, permettendo la gestione degli eventi e la ripristino del servizio.
