Ti sei mai chiesto come funzioni davvero il cuore pulsante della tua casa, quel “quadro elettrico” che gestisce tutta l’energia? Oppure, magari, stai costruendo o ristrutturando e l’idea di mettere mano all’impianto ti affascina? Installare un quadro elettrico principale è un’impresa che richiede attenzione, precisione e una profonda comprensione delle dinamiche di sicurezza.
Parliamo di un quadro da 200 ampere, come quelli usati in molte abitazioni moderne, per capire insieme tutti i passaggi, dai cavi principali agli interruttori che proteggono le nostre giornate.
La Base: Scelta e Posizionamento del Tuo Quadro Elettrico
Quando si parla di installazione quadro elettrico, la prima cosa è scegliere il pannello giusto. Molti optano per un modello da 200A, con spazio per un buon numero di circuiti, ideale per una casa. Questi quadri sono spesso progettati per integrarsi perfettamente tra i montanti di una parete, facilitando non poco il lavoro.
Prima di fissare il pannello, però, c’è un aspetto cruciale: l’altezza. Le normative locali, che in Italia sono un riferimento imprescindibile (pensiamo alla CEI 64-8), stabiliscono requisiti specifici. È fondamentale assicurarsi che l’interruttore più alto non superi una certa altezza da terra, per garantirne l’accessibilità e la sicurezza. Una volta verificato questo, si procede al fissaggio del quadro alla parete, usando viti robuste per il legno, assicurandosi che sia perfettamente a piombo.
Priorità Assoluta: Sicurezza e Messa a Terra a Regola d’Arte
Nessun lavoro elettrico è completo senza una messa a terra impeccabile. Questo passaggio è di importanza vitale per la sicurezza di tutto l’impianto e di chi abita la casa. Si tratta di conficcare nel terreno due picchetti dedicati, a una distanza minima di circa due metri l’uno dall’altro, per assicurare una copertura ottimale.
Il collegamento tra i picchetti e il quadro avviene tramite un unico filo di rame nudo, senza giunzioni. È comune usare un cavo di rame da 6 gauge, anche se in alcune giurisdizioni potrebbe essere richiesto un 4 gauge, più spesso. Ricorda sempre: verifica le normative edilizie locali! Una volta dentro il quadro, il filo di terra viene fissato all’apposita barra. È in questa fase che si installa anche la vite di collegamento (bonding screw), che unisce tutte le parti metalliche del quadro.
Un dettaglio spesso sottovalutato, ma imposto dai codici moderni, sono le coperture dei capicorda principali. Queste protezioni in plastica si montano sui terminali di ingresso dell’alimentazione principale, un piccolo gesto che fa un’enorme differenza in termini di prevenzione da contatti accidentali.
Attenzione: In Italia, la messa a terra impianto elettrico è un elemento critico e deve essere verificata e certificata da un elettricista qualificato, come previsto dalla normativa CEI 64-8.
Il Cuore dell’Impianto: Cablaggio del Cavo di Alimentazione e Degli Interruttori
Il cavo di alimentazione principale (spesso un cavo SEU, Service Entrance Underground) è il primo a essere instradato nel quadro. Dopo aver praticato un foro idoneo e installato un morsetto di bloccaggio e una boccola protettiva, il cavo viene fatto passare. È un lavoro che richiede forza e precisione, quasi come “combattere un toro”, data la rigidità del cavo.
Una volta in posizione, si rimuove la guaina esterna, facendo attenzione a non intaccare i conduttori interni. I fili di alluminio, rosso e nero, vanno tagliati a misura e spelati. Fondamentale, per i conduttori in alluminio, è l’applicazione di un composto antiossidante (come Oxgard o Noalox) per prevenire l’ossidazione e garantire un contatto elettrico duraturo e sicuro. Infine, i conduttori vengono inseriti negli appositi morsetti e ben serrati. Questo è il primo passo del cablaggio quadro elettrico.

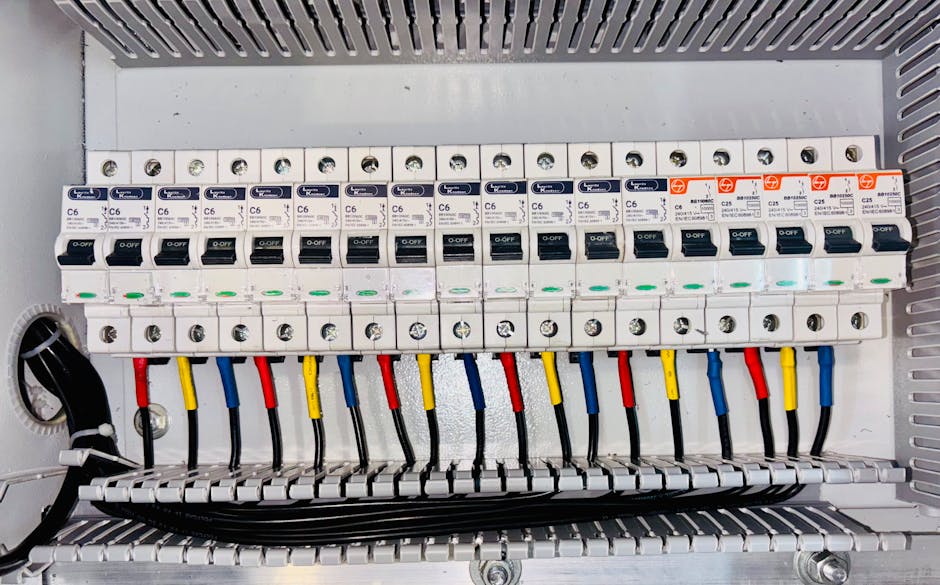

Passando agli interruttori, si comincia con quelli bipolari, tipicamente usati per elettrodomestici che richiedono più potenza, come lo scaldabagno o l’asciugatrice. Questi interruttori si agganciano al quadro e i fili (i due “caldi”, spesso un nero e un bianco usato come caldo) vengono tagliati a misura, spelati e inseriti nei morsetti dell’interruttore, mentre la terra va alla barra di terra.
Successivamente, si installano gli interruttori differenziali magnetotermici con protezione da arco elettrico (spesso chiamati “Arc Fault” o, nel gergo comune italiano, “salvavita” con funzioni specifiche). Questi interruttori moderni offrono una protezione aggiuntiva contro gli archi elettrici, che possono causare incendi. Il cablaggio è leggermente diverso: il filo nero (fase) va in un morsetto, il filo bianco (neutro) va in un altro morsetto che si collega direttamente alla barra del neutro (nei pannelli “plug-on neutral” non servono trecce complicate), e la terra, come sempre, alla barra di terra.
Dopo aver cablato ogni interruttore, è buona norma etichettare subito il circuito corrispondente sul coperchio del quadro. Questo ti risparmierà un sacco di tempo e grattacapi in futuro!
Dettagli che Fanno la Differenza: Organizzazione e Protezione
Un quadro elettrico ben organizzato non è solo bello da vedere, ma anche più sicuro e facile da manutenere. Tutti i cavi che entrano dall’alto o dal basso dovrebbero essere fissati con cinghie o fascette entro 30 cm dal quadro, per evitare stress sui collegamenti. È utile anche forare la doppia piastra della parete per far passare i cavi, proteggendoli poi con delle piastre metalliche per prevenire danni da chiodi o viti durante la finitura delle pareti.
Per sigillare i fori dove passano i cavi dall’esterno, è consigliabile utilizzare un sigillante per condotte (come il duct seal). Questo garantisce che il quadro sia protetto dagli elementi atmosferici.
Infine, una buona pratica è raggruppare i fili di terra e instradarli ordinatamente verso la barra di terra, sul retro del quadro, prima di collegare tutti i fili fase e neutro. Questo aiuta a mantenere un aspetto pulito e ordinato, rendendo più agevole l’installazione degli interruttori.
Il lavoro di installazione di un quadro elettrico è un processo che può richiedere un paio di giorni, tra l’installazione fisica del pannello, la messa a terra e il cablaggio di tutti i circuiti. L’organizzazione, la pazienza e l’attenzione ai dettagli sono le tue migliori alleate.
Ricorda: Sebbene questa guida offra un’idea dettagliata del processo, in Italia la installazione quadro elettrico e il cablaggio quadro elettrico devono sempre essere eseguiti o, come minimo, verificati e certificati da un elettricista abilitato, per garantire la conformità alla normativa CEI 64-8 e la sicurezza dell’intero impianto.
Domande Frequenti
È legale installare il proprio quadro elettrico in Italia?
In Italia, sebbene i lavori elettrici “fai da te” siano tecnicamente possibili per piccole modifiche, l’installazione di un quadro elettrico principale o modifiche sostanziali all’impianto devono essere eseguite o supervisionate da un elettricista qualificato. Al termine dei lavori, è obbligatorio ottenere la Dichiarazione di Conformità (DiCo) rilasciata dall’elettricista, che attesta il rispetto delle normative vigenti (come la CEI 64-8). Senza questa certificazione, l’impianto non è a norma e si possono avere problemi con assicurazioni e sicurezza.
Che differenza c’è tra un interruttore differenziale e un magnetotermico?
L’interruttore magnetotermico protegge l’impianto da sovraccarichi (troppa corrente) e cortocircuiti (contatto diretto tra fase e neutro). L’interruttore differenziale (il nostro “salvavita”) protegge le persone dalle dispersioni di corrente, cioè quando la corrente si disperde verso terra a causa di un guasto o di un contatto accidentale. Esistono anche interruttori che combinano entrambe le funzioni (differenziali magnetotermici) e modelli con protezione aggiuntiva contro gli archi elettrici, come gli “Arc Fault” menzionati nell’articolo, anche se questi ultimi sono più comuni negli Stati Uniti. Le normative italiane specificano quali tipi di interruttori devono essere utilizzati in base all’ambiente e al tipo di circuito.
Cosa devo fare dopo aver completato l’installazione del quadro elettrico?
Dopo l’installazione fisica e il cablaggio di tutti i circuiti, il passo più importante in Italia è far ispezionare l’intero lavoro da un elettricista qualificato. Sarà lui a verificare che ogni collegamento sia sicuro, che le sezioni dei cavi siano adeguate, che la messa a terra sia efficace e che l’intero impianto rispetti la normativa CEI 64-8. Una volta appurata la conformità, l’elettricista rilascerà la Dichiarazione di Conformità (DiCo), che è un documento fondamentale per la sicurezza e la legalità del tuo impianto elettrico. Non attivare mai l’alimentazione principale prima di questa verifica professionale.
