Hai mai guardato le robuste balestre di un pick-up e poi l’elegante sospensione a doppi bracci oscillanti di una Formula 1 e ti sei chiesto come facciano entrambe a svolgere lo stesso lavoro? Sembrano così diverse, eppure il loro obiettivo primario è identico: mantenere i pneumatici saldamente a terra e la macchina sospesa, offrendo controllo e comfort. I tipi di sospensioni auto sono un universo affascinante, ma spesso ci sembrano complessi. Oggi, vogliamo fare chiarezza.
Questa è una vera e propria immersione nel mondo delle sospensioni, dalle soluzioni più basilari a quelle incredibilmente sofisticate. Non parleremo di moto, trattori o barche, ma solo di automobili.
I Sistemi di Sospensione: Molle, Ammortizzatori e Leveraggi
Prima di addentrarci nei dettagli, facciamo il punto sulle basi. Un sistema di sospensione, nella sua essenza, è quasi sempre composto da tre elementi fondamentali. Abbiamo le molle, che permettono alle ruote di muoversi indipendentemente dal telaio, tornando sempre alla posizione centrale. Poi ci sono gli ammortizzatori (dampers), che nella maggior parte dei casi sono veri e propri ammortizzatori che controllano o “smorzano” le oscillazioni delle molle. Immagina, senza di loro, l’auto continuerebbe a rimbalzare all’infinito! E infine, una qualche struttura di leveraggi (linkages) che guida il movimento e l’angolo delle ruote durante il loro ciclo. Questa struttura, la geometria della sospensione, è spesso ciò che dà il nome al tipo specifico.
Sospensioni a Balestra: Robustezza e Svantaggi del “Axle Wrap”

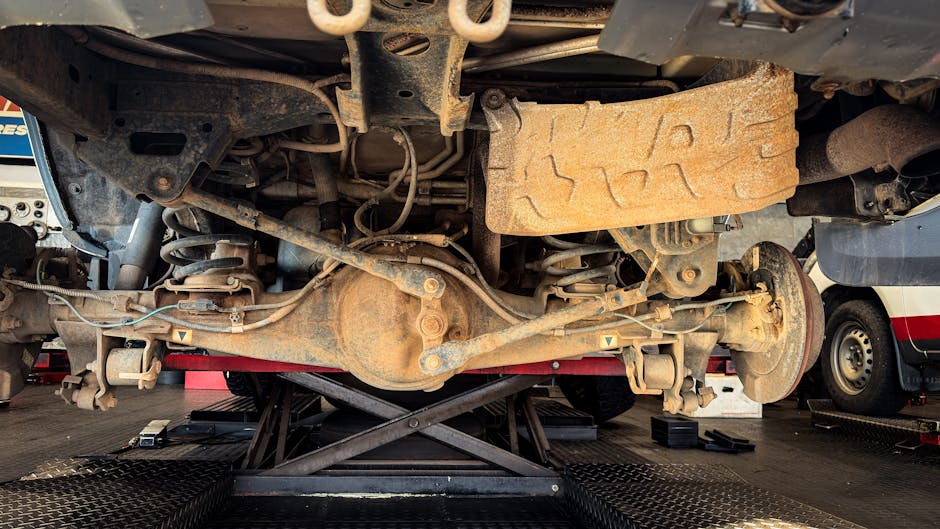

Iniziamo con il più semplice, e il più antico: la sospensione a balestra. Le primissime automobili la usavano, ed è ancora oggi impiegata in molti pick-up moderni. Si tratta di una o più lamine di metallo sagomate a semielisse. Nei primi veicoli, due balestre erano collegate e il telaio montato sopra. Questo perché, quando la balestra si comprime, le estremità si allontanano. Per ovviare a questo problema, si iniziò a fissare un’estremità al telaio e l’altra con un bilanciere (shackle), la cui posizione e lunghezza influenzano enormemente il comportamento della sospensione.
Le balestre sono semplici, affidabili ed economiche. Però, hanno i loro difetti, il più noto dei quali è l’axle wrap. Questo fenomeno si verifica quando le balestre si torcono sotto una forte coppia, un problema che si manifesta in modo evidente nei veicoli sottoposti a carichi pesanti o accelerazioni brusche.
Sospensioni “Link”: Controllo dell’Asse e Stabilità Laterale
Se vogliamo evitare l’axle wrap, potremmo optare per qualcosa come la sospensione a tre bracci (three-link). Questi sistemi usano tipicamente delle coilovers, cioè molle elicoidali poste sopra un ammortizzatore. La sospensione a tre bracci impiega due bracci estesi all’indietro dal telaio all’asse, vicino a ciascuna ruota, e un terzo braccio montato sul differenziale per impedire la torsione dell’asse sotto carico.
Questo elimina completamente l’axle wrap, ma l’asse può ancora spostarsi lateralmente in caso di carico laterale. Per risolvere questo, ci sono due soluzioni comuni: la barra Panhard, una lunga barra laterale che va dal telaio all’asse. L’unico inconveniente è che l’asse si muove lungo un arco, anche se molto piatto. L’alternativa è il Watts linkage, più complesso ma in grado di mantenere l’asse perfettamente centrato.
Se vogliamo ancora più controllo, possiamo passare alla sospensione a quattro bracci (four-link). Invece di tre connessioni al telaio, ne abbiamo quattro, di cui due spesso triangolate. Questo impedisce all’asse posteriore di muoversi lateralmente. Anche se molti sistemi a tre bracci hanno una triangolazione, non è sempre sufficiente. Le sospensioni a quattro bracci non devono necessariamente essere triangolate; possono avere un braccio superiore e inferiore su ciascun lato, nel qual caso avranno ancora bisogno di una barra Panhard o di un Watts linkage.
Sospensioni Indipendenti: Autonomia delle Ruote e Maneggevolezza
Tutti questi problemi di movimento laterale possono essere superati se le nostre ruote fossero indipendenti, anziché condividere un unico asse. In un sistema indipendente, il differenziale è fisso, e ogni ruota è azionata da alberi indipendenti con giunti omocinetici (CV joints) che permettono alla ruota di muoversi liberamente. Fino a questo punto, abbiamo parlato di sospensioni ad asse rigido; d’ora in poi, parleremo di sospensioni indipendenti.
Poiché le ruote possono muoversi indipendentemente l’una dall’altra, possiamo concentrarci solo su un angolo dell’auto. Le sospensioni a braccio oscillante (trailing arm), per esempio, permettono alla ruota di muoversi su e giù senza alcun cambiamento di campanatura. Questo era un vantaggio un tempo, ma presentava un problema: in curva, entrambe le ruote si inclinavano verso l’interno, causando sottosterzo.
La soluzione fu la sospensione a semi-braccio oscillante (semi-trailing arm), dove il braccio non era montato perpendicolarmente alla direzione di marcia, ma con un angolo. Ciò permette all’auto di inclinarsi con solo minime variazioni di campanatura, generando una leggera campanatura negativa durante la compressione.
Esiste anche la sospensione a doppio I-beam, utilizzata principalmente all’anteriore di veicoli off-road, che offre un’ampia escursione ma con cambi drammatici e prevedibili di campanatura. Un sistema simile, ormai quasi estinto, è la sospensione a ponte oscillante (swing axle), nota per causare un improvviso sovrasterzo a causa della campanatura positiva in curva, che ha reso tristemente famosa la Corvair per la sua pericolosità.
La Campanatura delle Ruote: Un Fattore Cruciale per l’Aderenza
Parliamo spesso di come le sospensioni influenzino la campanatura (camber), e c’è una ragione validissima: l’angolo con cui il pneumatico è connesso alla strada ha un impatto enorme sulla trazione e sulla guidabilità della tua auto. Per affinare davvero la campanatura della ruota durante i cicli di estensione e compressione, gli ingegneri hanno sviluppato alcuni dei tipi di sospensione più eleganti e popolari.
Uno di questi è la sospensione a doppi bracci oscillanti (double wishbone). Si chiama così perché ha bracci di controllo superiori e inferiori che ricordano un po’ due ossa a forcella. Se i bracci sono di uguale lunghezza e paralleli, la campanatura non cambia, ma la distanza della ruota dall’auto sì, causando usura dei pneumatici. Se però si accorcia il braccio superiore, si genera una campanatura negativa durante il movimento di compressione, riducendo la campanatura positiva sulla ruota sotto carico in curva. Le auto di F1 usano configurazioni a doppi bracci oscillanti per risparmiare peso e ottenere alti livelli di controllo, a volte chiamate sospensioni push-rod o pull-rod in riferimento al layout di molle e ammortizzatori.
Il Montante McPherson: Popolare per Semplicità ed Efficienza
Se rimuoviamo il braccio oscillante superiore e usiamo un ammortizzatore rinforzato come componente strutturale, otteniamo la più semplice, leggera ed economica sospensione a montante McPherson. Questo è il tipo di sospensione indipendente più comune e utilizzato nelle auto moderne. Invece di essere imbullonati direttamente, i sistemi McPherson usano piastre superiori che permettono una certa regolazione, anche se minore rispetto ai doppi bracci oscillanti. La sua diffusione è dovuta alla sua efficienza e al buon compromesso tra prestazioni e costi.
E per finire, abbiamo le sospensioni multilink. Invece di semplificare il doppio braccio oscillante, si può renderlo più “sintonizzabile”. Ogni punto tra il telaio e il fusello è completamente indipendente. Questi sistemi sono incredibilmente regolabili, permettendoti di personalizzarli fin nei minimi dettagli. Tuttavia, possono essere pesanti e, con tutti quei leveraggi, costosi e difficili da revisionare.
Questa è solo la punta dell’iceberg. Le sospensioni sono un vero e proprio pozzo senza fondo di ingegneria e design, e c’è un enorme rispetto per tutti gli ingegneri che hanno reso questi sistemi così efficaci.
Domande Frequenti
D: Quali sono i tre componenti principali di ogni sistema di sospensione?
R: Ogni sistema di sospensione è quasi sempre composto da molle (per l’elasticità), ammortizzatori (per smorzare le oscillazioni) e una struttura di leveraggi (per guidare il movimento delle ruote).
D: Perché le sospensioni a balestra, pur essendo così antiche, sono ancora utilizzate?
R: Le sospensioni a balestra sono ancora in uso su molti veicoli, come i pick-up, per la loro semplicità, robustezza ed economicità, nonostante i loro svantaggi come l’axle wrap.
D: Qual è la differenza fondamentale tra una sospensione ad asse rigido e una indipendente?
R: Nelle sospensioni ad asse rigido, le ruote condividono un unico asse e si muovono come un’unica unità. Nelle sospensioni indipendenti, invece, ogni ruota può muoversi autonomamente, con un differenziale fisso e giunti omocinetici che permettono una maggiore flessibilità e controllo.
