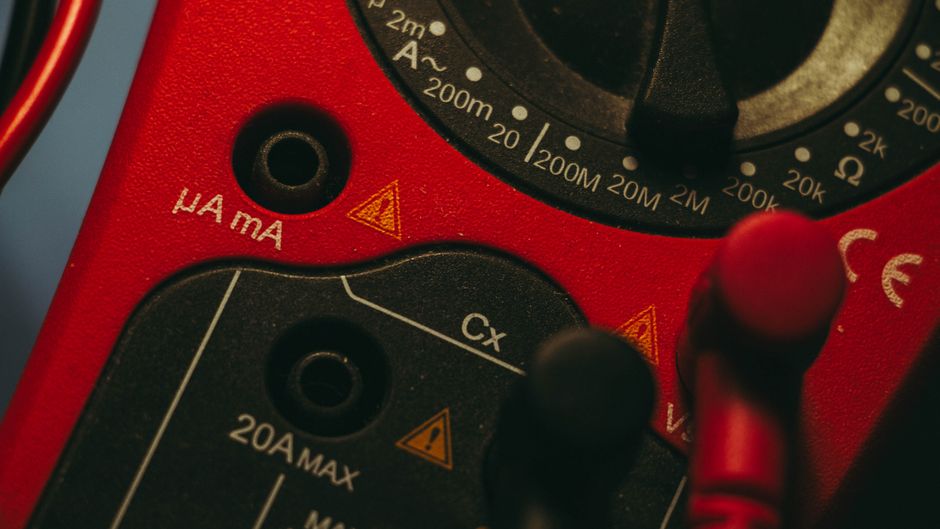

Quella scatolina piena di simboli e manopole può sembrare uscita da un film di fantascienza, non è vero? Il multimetro digitale, a prima vista, può intimidire un po’. Ma non preoccuparti! In realtà, è uno degli strumenti più versatili e utili che puoi avere a portata di mano per qualsiasi progetto di elettronica o fai da te.
Imparare a come usare un multimetro è meno complesso di quanto sembri. Una volta che capisci il significato dei simboli e delle funzioni, si apre un mondo di possibilità per diagnosticare problemi elettrici, testare componenti e garantire che tutto funzioni come dovrebbe. Vediamo insieme come padroneggiare questo strumento fondamentale.
Le Basi del Multimetro: Tensione, Resistenza e Continuità
Ogni multimetro, indipendentemente dal modello, offre alcune misurazioni fondamentali. Sono i pilastri su cui si costruisce ogni diagnostica elettrica.
La prima è la tensione, rappresentata dalla “V” maiuscola. Ci permette di misurare l’energia elettrica in cavi e dispositivi. La corrente di casa tua è alternata (AC), indicata da un’onda, e solitamente varia tra i 100 e i 240 volt. I dispositivi a batteria, invece, usano corrente continua (DC), simboleggiata da una linea continua e una puntinata.
Per misurare la tensione, si seleziona il tipo (AC o DC) e si posizionano i puntali: il rosso sul positivo e il nero sul negativo per la DC, o semplicemente nei fori della presa per la AC. Se la lettura non corrisponde a quanto atteso, potrebbe esserci un problema con la batteria o il dispositivo.
Poi c’è la resistenza, indicata dalla lettera greca Omega (Ω). Questa misura quanto è difficile per la corrente passare attraverso un materiale. Immagina un filo di rame: la resistenza sarà quasi zero, perché la corrente scorre facilmente. Ora pensa alla gomma: otterrai “OL” (Open Loop), ovvero circuito aperto, perché la corrente non può passare. È per questo che usiamo la gomma come isolante!
I resistori sono componenti che regolano precisamente la resistenza. Per testarli, basta impostare il multimetro su Ohm e posizionare i puntali sui loro terminali. Attenzione, però: se testi un resistore su un circuito attivo, potresti ottenere una lettura falsa a causa di altri percorsi con meno resistenza. È sempre meglio isolare il componente quando possibile.
Infine, una delle funzioni più semplici ma sorprendentemente utili è il test di continuità. Questa funzione emette un segnale acustico quando trova un percorso con una resistenza sufficientemente bassa. È perfetta per verificare se un cavo lungo non è interrotto all’interno o per identificare a quale pin corrisponde un determinato circuito. Basta mettere un puntale a un’estremità e l’altro all’altra: se senti il “beep”, il cavo è integro!
La Sicurezza Prima di Tutto: Lavorare con la Tensione
Non possiamo sottolinearlo abbastanza: la sicurezza è cruciale quando si lavora con l’elettricità. Specialmente con l’alta tensione delle prese di casa o con i condensatori carichi, i pericoli sono reali e possono essere fatali.
Quando misuri la tensione in una presa di corrente, procedi con estrema cautela. Dopo aver inserito i puntali, non toccarli! La regola d’oro, spesso consigliata per lavorare con tensioni elevate, è quella di usare una sola mano. Perché? Usando entrambe le mani, rischieresti di completare un circuito attraverso il tuo petto, aumentando enormemente il rischio di danni seri o addirittura la morte.
I condensatori, che vedremo tra poco, possono immagazzinare cariche ad alta tensione per lungo tempo, anche dopo che un dispositivo è spento. Sono estremamente pericolosi e richiedono la massima attenzione.
Funzioni Avanzate: Capacità, Diodi, Frequenza e Temperatura
Oltre alle misurazioni base, molti multimetri offrono funzioni avanzate che espandono notevolmente la loro utilità per lavori più complessi.
La capacità, indicata dalla “F” (Farad), misura l’abilità di un componente chiamato condensatore di immagazzinare energia. I condensatori sono dispositivi che accumulano energia per rilasciarla quando serve. Sono incredibilmente utili, ma possono essere estremamente pericolosi se carichi. Se li devi testare, maneggiali con cura e assicurati che siano scarichi, se possibile. La capacità si misura spesso in microfarad (µF).
Un’altra funzione è il test dei diodi. Un diodo è un componente che permette alla corrente di passare in una sola direzione. Per testarlo, posiziona i puntali: dovresti ottenere una lettura in una direzione e un “circuito aperto” (OL) se li inverti. Se ottieni una lettura in entrambe le direzioni o in nessuna, il diodo è danneggiato.
La frequenza, o Hertz (Hz), misura la velocità con cui un generatore elettrico produce corrente alternata. Nelle nostre case, si aggira solitamente tra i 50 e i 60 Hz. Alcuni multimetri misurano anche il “Duty Cycle”, ovvero la percentuale di tempo in cui la corrente è positiva in un’onda.
Infine, molti multimetri moderni includono una sonda per la temperatura, che ti permette di misurare la temperatura di superficie o ambientale in gradi Celsius o Fahrenheit. È semplice e diretta, ma la sonda non deve essere bagnata! Ci sono anche funzioni più specialistiche, come la misurazione hFE per i transistor, che richiede un adattatore e una certa conoscenza dei componenti.
Misurare l’Amperaggio: Serie vs. Pinza Amperometrica
Misurare l’amperaggio, ovvero la corrente (A), è un po’ diverso dalle altre misurazioni e richiede una comprensione chiara per evitare danni allo strumento o pericoli.
Tradizionalmente, per misurare gli Ampere in un circuito si deve “interrompere” il circuito e collegare il multimetro in serie. Questo significa che la corrente deve passare *attraverso* il multimetro. La maggior parte dei multimetri ha un ingresso separato per l’amperaggio, spesso protetto da un fusibile interno. Questa misurazione ha dei limiti: di solito non si devono superare i 10 Ampere e non la si deve fare per più di 10-20 secondi, altrimenti il fusibile potrebbe saltare. E sì, cambiarlo richiede lo smontaggio del multimetro! È un metodo efficace ma può essere rischioso e richiede cautela.
Un metodo molto più sicuro e pratico, soprattutto per correnti elevate, è l’uso di una pinza amperometrica. Questa pinza si aggancia *intorno* a un singolo filo del circuito, misurando il campo magnetico generato dalla corrente senza dover interrompere nulla. È fondamentale isolare un solo filo (ad esempio, solo il positivo) perché se si includono entrambi i fili, le cariche si annulleranno a vicenda e non otterrai alcuna lettura.
Molte pinze amperometriche offrono anche la funzione NCV (Non-Contact Voltage), ovvero tensione senza contatto. Avvicinando la punta del dispositivo a un cavo, questo ti avvisa se c’è tensione, aggiungendo un livello extra di sicurezza per individuare i fili “vivi”.
Scegliere il Multimetro Giusto per Te
Ora che conosci le principali funzionalità, come si sceglie il multimetro adatto alle tue esigenze? La prima cosa da considerare è: quali funzioni ti serviranno davvero? Se sei un principiante o un hobbista, potresti non aver bisogno di tutte le funzioni avanzate.
Un aspetto importante da considerare è se il multimetro è True RMS. Questo significa “Root Mean Square” (valore efficace vero). Alcune correnti hanno forme d’onda distorte che possono causare errori significativi (fino al 40%) nelle letture di un multimetro standard. Un multimetro True RMS corregge questi errori, fornendo misurazioni molto più accurate, soprattutto in ambienti moderni dove le forme d’onda non sono sempre “perfette”.
Un’altra caratteristica da valutare è l’auto-ranging. Un multimetro con auto-ranging cambia automaticamente la scala di misurazione per darti il risultato più preciso, rendendolo estremamente facile da usare. Se un multimetro non ha l’auto-ranging (è “manual ranging”), dovrai selezionare tu stesso la gamma corretta (ad esempio, 20V, 200V, 500V). Di solito, si inizia dalla gamma più alta e si scende finché non si ottiene una lettura significativa. Se appare un “1”, significa che sei andato troppo in basso e devi salire di gamma. L’auto-ranging aumenta la facilità d’uso, ma non è strettamente necessario se userai il multimetro solo occasionalmente.
Infine, tieni sempre a mente le unità di misura: M per milione, K per kilo (migliaia), m per milli (millesimi) e il simbolo µ per micro (milionesimi). Conoscere queste ti aiuterà a interpretare meglio i valori sul display.
Indipendentemente dal modello che scegli, non superare mai i limiti di tensione indicati sul tuo dispositivo. La maggior parte dei multimetri gestisce fino a 500 volt, il che è più che sufficiente per la maggior parte delle applicazioni domestiche, ma è fondamentale conoscerne i limiti.
Domande Frequenti
Quali sono le misurazioni più comuni che un multimetro può fare?
I multimetri sono essenziali per misurare la tensione (V) sia alternata (AC) che continua (DC), la resistenza (Ω) di un componente o di un circuito, e per effettuare un test di continuità per verificare che un percorso elettrico non sia interrotto. Queste sono le funzioni base che userai più spesso.
Perché è così importante la sicurezza quando si usa un multimetro?
La sicurezza è fondamentale perché si lavora con l’elettricità, che può essere estremamente pericolosa. Misurazioni su prese di corrente domestiche (alta tensione) o su condensatori carichi possono causare scosse gravi o fatali. È cruciale usare precauzioni come la regola di “una sola mano” quando si lavora con alta tensione e assicurarsi di conoscere i limiti del proprio strumento.
Che cos’è la funzione True RMS e perché dovrei considerarla?
True RMS (Root Mean Square) è una caratteristica che permette al multimetro di misurare accuratamente la tensione e la corrente anche in presenza di forme d’onda elettriche distorte. I multimetri non-True RMS possono mostrare errori significativi in queste condizioni. Se lavori con elettronica moderna o in ambienti industriali, un multimetro True RMS ti garantirà letture molto più precise e affidabili.
